從進(jìn)入陶瓷行業(yè)以來，看磚girl學(xué)到了很多，從一開始覺得“瓷磚就是一塊瓷磚”的觀念轉(zhuǎn)變?yōu)?span style="color: rgb(255, 0, 0);"> “怎么判斷這是不是一塊好的瓷磚，用了什么工藝、釉料”。因為判斷一塊瓷磚質(zhì)量優(yōu)劣的因素不僅是流于表面，里面大有文章，絕不簡單。

雙11來臨前夕，眾多品牌商家搞促銷活動，多重好禮不斷，以此吸引客流和刺激消費(fèi)，陶瓷產(chǎn)品的上新更是一浪接一浪，在客流火爆的瓷磚展廳，客官們可有認(rèn)真看過自己心水的瓷磚產(chǎn)品嗎？

現(xiàn)今市面上最多的產(chǎn)品就是拋釉磚（仿大理石、水泥磚、木紋磚等），以表面光滑無暇，觸感清潤俘虜了一眾消費(fèi)者的心。

經(jīng)過詢問，有很多消費(fèi)者表示他們認(rèn)為好的瓷磚的標(biāo)準(zhǔn)是：摸上去很滑、看起來很亮，然后價格很實惠。

由此可見，只要一款瓷磚的“表面功夫”做足，是不愁訂單的。曾經(jīng)看磚girl也認(rèn)為這些光鮮亮麗的瓷磚產(chǎn)品很對味，不會深究這塊瓷磚的品質(zhì)優(yōu)劣（只是因為不知道怎么看）。
直到有一天，經(jīng)過高人指點(diǎn)，我才醒悟過來，發(fā)現(xiàn)自己Too young too simple呀。

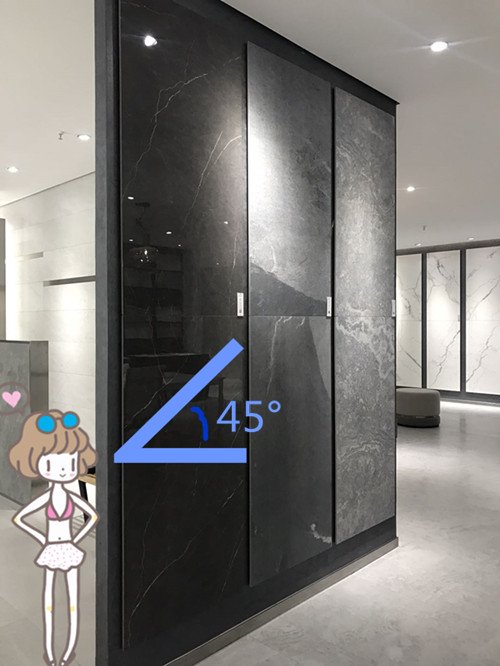

真正有經(jīng)驗的老師傅看磚時的走位絕不止于正面的攻擊，還會扎起馬步，走到瓷磚側(cè)面的45°角觀察。

看磚girl模仿這個動作仔細(xì)一瞧，發(fā)現(xiàn)好些瓷磚產(chǎn)品的表面看起來是凹凸不平的，只不過有些很明顯會成“波浪形”，而有些瓷磚則是接近于細(xì)小的“水波紋”狀。

為什么拋釉磚表面或多或少會出現(xiàn)這些“水波紋”呢？

其實拋釉磚在拋光之前本身是凹凸不平的，這里必須提到 “仿形拋光”，簡單來說，這項工藝其實就是把燒好的瓷磚拿出來進(jìn)行釉面拋光（而不可能像拋光磚那樣有一個刮平的工序），而釉面拋光本身可拋去的部分是很少的，為了增加整體的光澤度，“仿形拋光”使用的是彈性磨頭，當(dāng)磚體本身凹凸不平的情況下，凹進(jìn)去的地方也會拋到，拋完以后的瓷磚其實表面還是凹凸不平的，所以光度越高的瓷磚，會更容易發(fā)現(xiàn)“水波紋”。

同理可推，其實水泥磚并不是沒有“水波紋”問題，而是因為水泥磚表面是啞光，“水波紋”狀況才沒有其他高亮度拋釉磚看起來明顯。

而這種現(xiàn)象有一個專業(yè)的詞匯—— 棒痕。

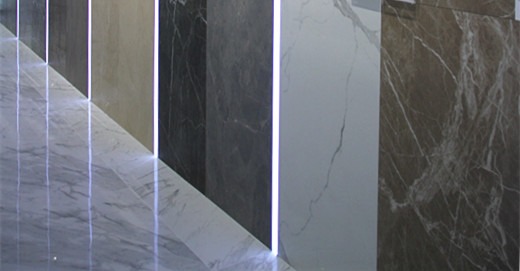

△鋪地面上會相對明顯的棒痕

其實這是所有瓷磚都會存在的問題，目前只能通過找到對應(yīng)的方法進(jìn)行改善，卻不能完全根治。

而造成棒痕現(xiàn)象的因素最少有四個：
1、 瓷磚的生產(chǎn)配方；
2、 瓷磚整體的生產(chǎn)工藝；
3、 瓷磚底紋使用方格紋；
4、 陶瓷輥棒變形、棒距大。

而最快速可以“改善”棒痕現(xiàn)象的一個方法是：降低瓷磚表面的光澤度，比如近期很流行的“柔光大理石”和各種26°、12°等等的啞光磚。

但這只是個治標(biāo)不治本的權(quán)宜之計，最根本要從磚體本身改善：
1、 調(diào)整瓷磚原材料配方里的鋁和鈉的比例，使磚體的硬度、柔韌度和強(qiáng)度得到改善并達(dá)致相對平衡（硬度強(qiáng)柔韌性就差，就比較脆）；
2、 調(diào)整生產(chǎn)工藝，增加瓷磚的強(qiáng)度、致密度；
3、 方格底紋會增加瓷磚與輥棒之間的接觸面，遂早有企業(yè)采用亂紋作瓷磚底紋；

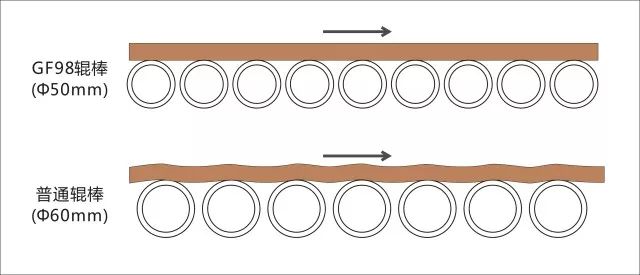

4、 窯爐高溫段采用的輥棒尺寸變小，減少輥棒之間的距離；
5、 使用耐高溫、硬度高的陶瓷輥棒，減少輥棒變型對磚型產(chǎn)生的影響。

可以說自從看磚girl學(xué)會看磚以后，被人說過無數(shù)次“這女孩只挑大品牌的貴磚來寫”，真不是看磚girl虛榮，而是往往只有這些有實力、工廠管理規(guī)范、瓷磚燒成工藝嚴(yán)謹(jǐn)?shù)拇笃髽I(yè)才能生產(chǎn)出符合看磚girl標(biāo)準(zhǔn)的優(yōu)質(zhì)瓷磚。

為啥？就憑它們生產(chǎn)的拋釉磚棒痕不明顯。

畢竟除開以上三個因素外，大企業(yè)們的終極武器就是——使用佛山金剛集團(tuán)的陶瓷輥棒。由于棒距小、輥棒變型小，所以棒痕從根本上得到很大程度的改善。

〖更多資訊，長按關(guān)注《創(chuàng)新陶業(yè)》手機(jī)網(wǎng)〗
